螺旋風管：設計原理與工程實踐解析

1. 引言

螺旋風管（Spiral Duct）是一種廣泛應用于暖通空調（HVAC）、工業通風和除塵系統中的風管類型。其的螺旋結構使其在空氣輸送效率、安裝便捷性和機械強度等方面具有顯著優勢。本文將從設計原理、制造工藝、工程應用及優化方向等方面，解析螺旋風管的技術特點與實踐經驗。

2. 螺旋風管的設計原理

2.1 結構特點

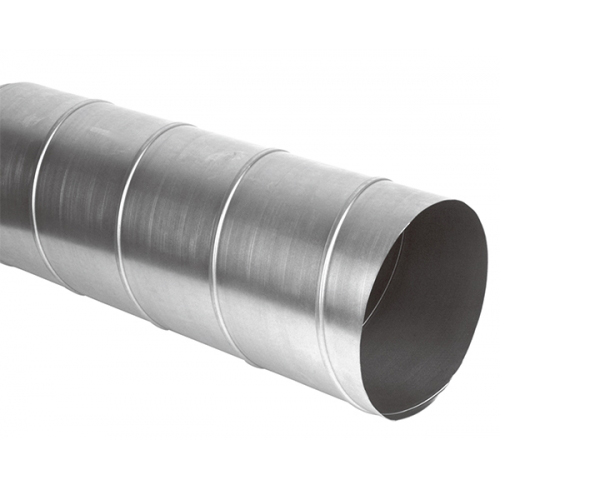

螺旋風管采用螺旋咬合工藝制造，其橫截面呈圓形，管壁由連續的螺旋鋼帶通過機器卷曲、咬合而成。相較于傳統的矩形風管，螺旋風管具有以下優勢：

• 空氣動力學性能優異：圓形截面減少湍流，降低風阻，提高輸送效率。

• 機械強度高：螺旋結構增強抗壓能力，適用于高壓送風系統。

• 密封性好：咬合工藝減少漏風率，提升系統能效。

• 安裝便捷：標準化生產，模塊化連接，減少現場施工時間。

2.2 流體力學優化

螺旋風管的空氣流動特性遵循流體力學基本原理：

• 層流與湍流控制：圓形截面使氣流分布均勻，減少局部渦流，降低噪聲。

• 摩擦阻力計算：采用達西-魏斯巴赫公式（Darcy-Weisbach Equation）計算沿程阻力，優化管徑選擇：

  $$\mathrm{\Delta }P=f\cdot \frac{L}{D}\cdot \frac{\rho v^2}{2}$$

  其中，$\mathrm{\Delta }P$ 為壓降，$f$ 為摩擦系數，$L$ 為管長，$D$ 為管徑，$\rho$ 為空氣密度，$v$ 為流速。

2.3 材料選擇

螺旋風管常用材料包括：

• 鍍鋅鋼板：防腐蝕，適用于一般通風系統。

• 不銹鋼：耐高溫、耐腐蝕，用于工業排煙和潔凈環境。

• 鋁板：輕量化，適用于特殊環境（如船舶、食品行業）。

3. 制造工藝與施工技術

3.1 生產工藝

螺旋風管的制造采用自動化生產線，主要步驟包括：

1. 卷板開卷：金屬帶材經矯平后送入成型機。

2. 螺旋咬合成型：通過螺旋卷曲設備連續卷繞并咬合，形成圓形風管。

3. 定長切割：按需求切割成標準長度（通常為3~6m）。

4. 法蘭連接或承插式連接：端部加工以便現場安裝。

3.2 安裝要點

• 連接方式：

  • 法蘭連接：螺栓固定，密封膠條防漏。

  • 承插式連接：快速插接，減少安裝時間。

• 支撐與吊裝：采用抗震支架，間距不超過3m，避免變形。

• 保溫處理：在高溫或低溫環境中，需加裝保溫層（如玻璃棉、橡塑保溫材料）。

4. 工程應用與案例分析

4.1 商業建筑

螺旋風管廣泛應用于商場、寫字樓的中央空調系統。例如，某大型商業綜合體采用直徑500mm的鍍鋅螺旋風管，相比矩形風管節能約15%，且安裝周期縮短30%。

4.2 工業通風

在化工廠、食品加工車間等環境中，不銹鋼螺旋風管用于排煙和廢氣處理。其耐腐蝕性和高密封性可有效防止有害氣體泄漏。

4.3 特殊環境

• 醫院潔凈系統：螺旋風管配合過濾器，確?？諝鉂崈舳取?/p>

• 地鐵隧道通風：高強度螺旋風管用于長距離送風，抗壓性能。

5. 優化與發展趨勢

5.1 技術改進

• 智能風管系統：集成傳感器，實時監測風量、溫濕度。

• 輕量化材料：如復合金屬-聚合物風管，降低重量與成本。

• 3D打印技術：定制化螺旋風管，適應復雜建筑結構。

5.2 綠色節能

• 低漏風率設計：減少能源浪費，符合LEED認證要求。

• 可回收材料：推廣環保鍍層和可降解密封材料。

6. 結論

螺旋風管以其優異的空氣動力學性能、高強度和施工便捷性，成為現代通風系統的。未來，隨著材料科學與智能制造技術的發展，螺旋風管將在節能環保、智能控制等方面進一步突破，為建筑與工業領域提供更的解決方案。
